傳送帶輸送機作為輸送機的一種,使用歷史有幾十年了,在眾多的輸送設備中,傳送帶是工業領域使用最早的設備,伴隨著工業經濟的發展,傳送帶輸送機經歷著翻天覆地的變化,得益于材料和機械加工技術的發展,如今的傳送帶輸送機向著智能化,流水線式發展;
下面我們述說一下傳送帶輸送機的結構與性能特點:傳送帶輸送機從用途行業區分為重工業使用的傳送帶輸送機和輕工業使用傳送帶輸送機;
重工業使用傳送帶輸送機一般以橡膠皮帶輸送的為主,也是最早工業上使用的這類皮帶輸送機,特點是比較耐用,使用環境范圍廣,以工礦,港口,礦石,煤炭,采砂,糧食輸送等行業;橡膠傳送帶規格少,一般有500mm,650mm,800mm,1000mm,1200mm,1400mm,1500mm等常用的規格，皮帶材質有棉帆布，pe，NN，等拉力有100型，150型，200型300型等； 傳送帶輸送機結構由料斗、彈簧清掃器、電動滾筒、改向滾筒、槽形托輥、支架、槽形調心托輥、平行下托輥、平行下調心托輥、空段清掃器、螺旋拉緊裝置等組成；
傳送帶有擋邊，平型，花紋，凹凸紋等品類；橡膠傳送帶輸送機結構以槽鋼、角鋼為主，結構承載力強；傳動電機減速機以擺線針為主，
主被動滾筒直徑在160-1000mm；其承載輸送能力是很強大的；

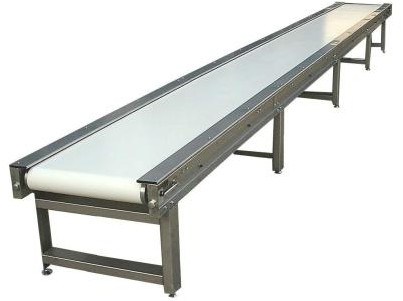

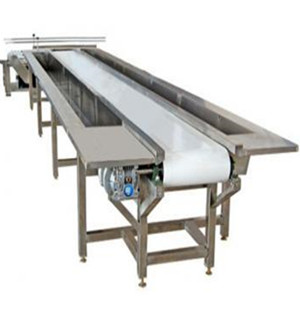

輕型傳送帶輸送機主要以
pvc皮帶、pu皮帶,
pvk皮帶等為代表的常用規格；
輕型傳送帶使用行業和用途比較特殊，一般以食品加工，物流、制藥，機電制造等行業為主；
皮帶規格可以更具尺寸切割，所以容易定制，皮帶厚度在5mm以下；傳動電機減速機以硬齒輪減速機為主；機架材料可以選用鋁合金型材，不銹鋼材料，鋼板噴塑的；

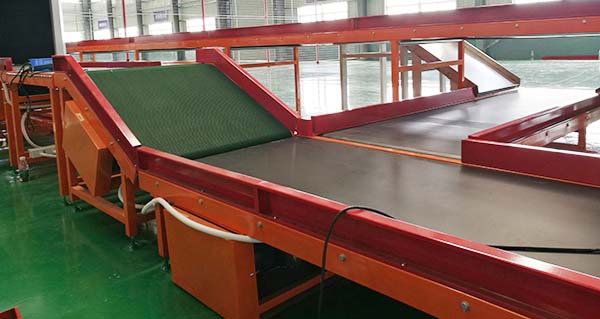

輕型傳送帶輸送機可以與其它輸送設備組成流水線式輸送，比如鏈板輸送機，

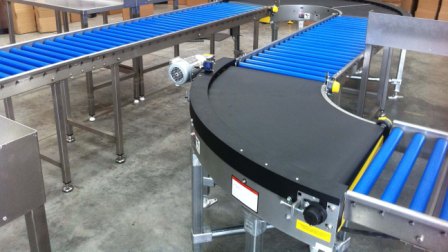

滾筒輸送機，倍速鏈流水線等設備，可以采用智能性控制，
傳送帶輸送機的意義機發展預期：
隨著人工成本的上升，企業降低生產成本，提高生產效率是必然趨勢，工業生產規模的擴大增加了企業對自動化生產設備的需求，傳送帶輸送機實現了材料輸送的自動控制，因此在大型自動化流水生產線的生產中得到了廣泛的應用。傳送帶輸送機與傳統的橡膠輸送機相比具有無可比擬的優勢。一是以流水線式取代了人工貨物裝配運輸方式，解放了生產者的勞動力，減少了人工操作量；二是貨物運輸量大，可實現不停機長時間輸送；而且在運輸過程中不會導致貨物的損失；第三，傳送帶輸送機已經全面實現了智能自動化系統的控制。一旦設定了生產傳輸程序，系統就會自動執行貨物運輸指令，不需手動操作即可完成物資運輸任務。
未來，傳送帶輸送機會更加越來越先進，向著智能性、高效率、節能型發展；以上介紹了傳送帶輸送機知識，歡迎來電商討技術發展；
